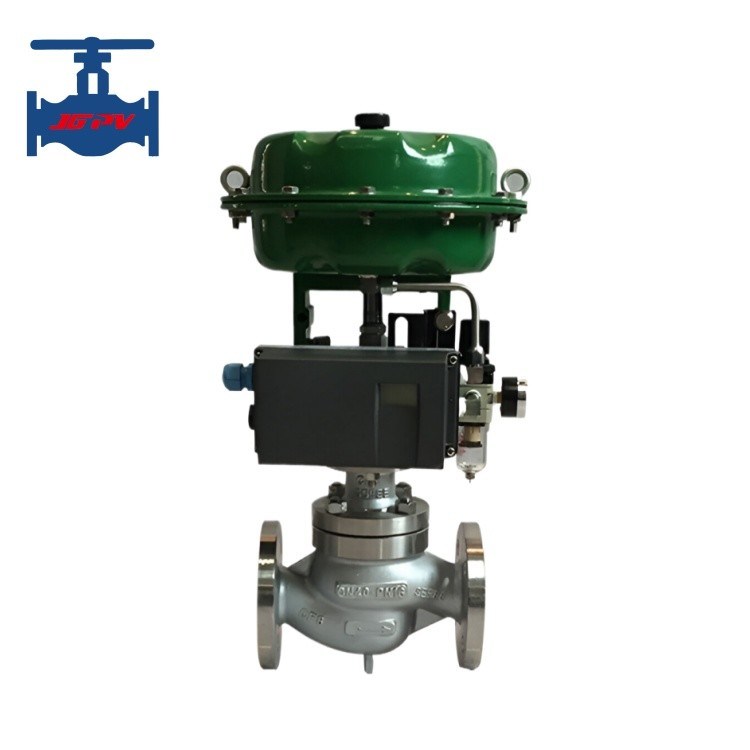

Pneumatic Control Valve with Multi Spring Actuator and Top Guide Structure for S-shaped Fluid Channel

جزئیات محصول

محل منبع: چین

نام تجاری: JGPV

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

جزئیات بسته بندی: بسته بندی ایمنی جعبه تخته سه لا

زمان تحویل: 14 روز

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 500 مجموعه در هر ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                Multi Spring Actuator Pneumatic Control Valve,Top Guide Structure Diaphragm Proportional Valve,S-shaped Fluid Channel Regulating Valve, Top Guide Structure Diaphragm Proportional Valve, S-shaped Fluid Channel Regulating Valve


کاربرد::	عمومی	گواهی::	ISO9001 ، ISO14001
نوع متوسط::	آب ، بخار و روغن و غیره	اتصال::	رشته / فلنج / جوش داده شده
استاندارد یا غیر استاندارد::	استاندارد	راه جریان::	دو طرفه
فعال سازی::	دستی ، برقی ، پنوماتیک ، اتوماتیک	عملکرد آب بندی::	آب بندی
دمای کاری::	دمای طبیعی و دمای بالا	برنامه فشار::	فشار عادی
ضمانت کیفیت::	18 ماه

کاربرد::	عمومی
گواهی::	ISO9001 ، ISO14001
نوع متوسط::	آب ، بخار و روغن و غیره
اتصال::	رشته / فلنج / جوش داده شده
استاندارد یا غیر استاندارد::	استاندارد
راه جریان::	دو طرفه
فعال سازی::	دستی ، برقی ، پنوماتیک ، اتوماتیک
عملکرد آب بندی::	آب بندی
دمای کاری::	دمای طبیعی و دمای بالا
برنامه فشار::	فشار عادی
ضمانت کیفیت::	18 ماه

Pneumatic Control Valve with Multi Spring Actuator and Top Guide Structure for S-shaped Fluid Channel

Pneumatic Control Valve, Hot Oil Steam Diaphragm Proportional Valve

Pneumatic control valve, hot oil steam diaphragm proportional valve

Product Introduction

The pneumatic diaphragm regulating valve consists of a multi spring pneumatic actuator and a regulating valve body. Adopting a top guide structure, it has the advantages of compact structure, light weight, sensitive action, S-shaped fluid channel, low pressure drop loss, large valve capacity, precise flow characteristics, and easy disassembly and assembly.

Widely used for precise control of process parameters such as gas and liquid media to maintain pressure, flow rate, temperature, and liquid level at given values. Especially suitable for situations where the allowable leakage is small and the pressure difference before and after the valve is not significant.

Technical Parameters

Parameter	Value
Basic deviation	+/-1.0%
Leakage rate	5x10-3 rated capacity
Return difference rated	1.0%
Rated flow coefficient	+/-10%
Dead zone	1.0%
Inherent flow characteristics	Slope +/-30%

Product Features

Adopting a balanced valve core structure, the axial unbalanced force is small, the allowable pressure difference is large, and the stability is good.
The sleeve has strong interchangeability, easy disassembly and assembly.
The all metal valve core structure achieves a soft sealing structure with IV level leakage and VI level leakage.
The valve body is designed according to the principles of fluid mechanics as an equal cross-section low flow resistance channel, with an inherent adjustable ratio of 50 and a 30% increase in rated flow coefficient.
The actuator adopts a multi spring structure, reducing the height by 30%. Reduce weight by 30%.
