جزئیات محصول
محل منبع: چین
نام تجاری: JGPV
شماره مدل: ZDLM-JGPV
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD339/Set to USD7999.9/Set
جزئیات بسته بندی: بسته بندی ایمنی جعبه تخته سه لا
زمان تحویل: دو هفته
شرایط پرداخت: L/C، T/T، وسترن یونیون
قابلیت ارائه: ست 500 در ماه
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |

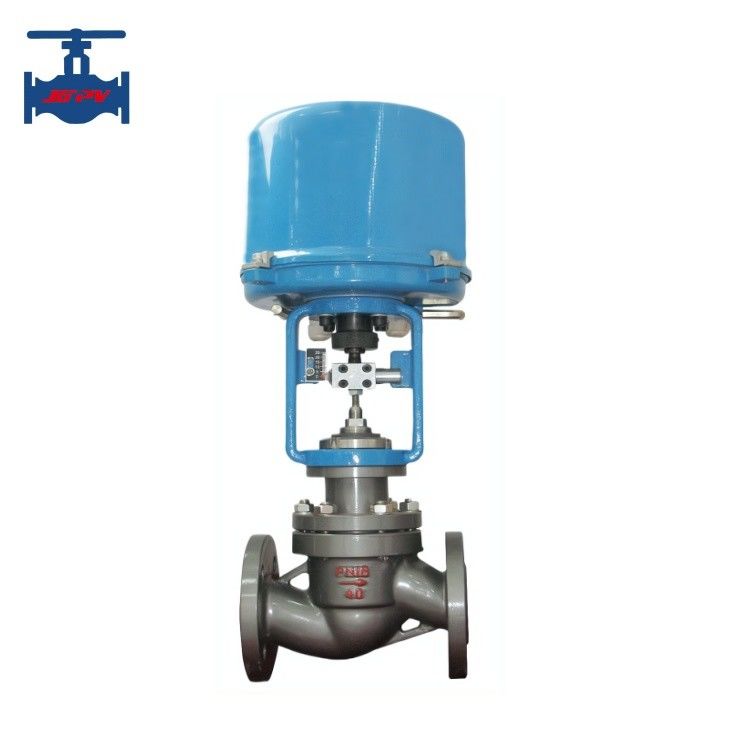

ANSI GB Standard Cast Steel Electric Actuated Single Seated Control Valve (کافل کنترل تک صندلی الکتریکی با فولاد ریخته شده)
معرفی محصول:
یک شیر کنترل یک دستگاه الکتریکی است که برای کنترل یا تغییر جریان مایعات مانند گاز، روغن، آب و بخار استفاده می شود. پس از دریافت سیگنال از یک کنترل کننده، جریان را تغییر می دهد.این یک دستگاه کنترل برای مدیریت و هدایت جریان مایعات با تغییر اندازه مسیر جریان استفاده می شودیک دریچه کنترل کننده کنترل مستقیم جریان، دمای، فشار یا سطح مایع را فراهم می کند. برای کنترل جریان مایع، یک دریچه کنترل کننده از یک محرک برای تنظیم موقعیت پلاگین یا دیسک دریچه استفاده می کند.این موارد برای نگه داشتن متغیر فرآیند به عنوان نزدیک به نقطه تنظیم هدف به عنوان عملی اعمال می شوداجزای این دستگاه دریچه شامل یک بدن دریچه، یک محرک، یک موقعیت دهنده است.ساختار آن پشتیبانی از سطوح نشستن و یک قسمت بسته شدن شیر در حالی که مقاومت در برابر فشار جامد مایع و فشار فرعی، اجازه می دهد تا جریان مایع، ارائه پای پای متصل، و همه موارد فوق. پنوماتیک، هیدرولیک،یا محرک های الکتریکی ابزار است که نیروی مورد نیاز برای باز کردن و بستن شیر را تولید می کند.برای حفظ یک نقطه تنظیم مطلوب، موقعیت ها حرکت واقعی محرک را ردیابی و مدیریت می کنند.
ZDLM سری الکترونیکی نوع الکتریکی محصولات دریچه تنظیم با بدن سبک و عملکرد عالی، آن را یک با کیفیت بالا محصول دریچه کنترل الکتریکی پایه است.مناسب برای سیستم کنترل فرآیند تولید در شرایط متوسط فرآیند فرآیند مایعات عمومی است.
این محصول از یک محرک الکتریکی سری 3810L و یک دریچه تنظیم ظریف و دستی تشکیل شده است. محرک یک ساختار یکپارچه با یک ماژول کنترل الکترونیکی داخلی است.که می تواند از دردسر تقویت کننده اضافی سرو جلوگیری کنددقت بالا و نصب آسان داره
پارامتر فنی محصول:
| اندازه نامی بندر (ملی متر) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
|
ضریب جریان Kv |
خطی |
6.9 11 |
17.6 |
27.5 |
27.5 44 |
44 69 |
69 110 |
110 176 |
275 |
440 |
440 690 |
690 1000 |
1000 1600 |
| درصد برابر |
6.3 10 |
16 |
25 |
25 40 |
40 63 |
63 100 |
100 160 |
250 |
400 |
400 630 |
630 900 |
900 1400 |
|
| ضربه (ملی متر) | 16 | 25 | 40 | 60 | 100 | ||||||||
| نوع محرک | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | ||||||||
| تفاوت فشار مجاز (MPa) | 4 | 4.2 | 4.6 | 3.7 | 2.7 | 2.2 | |||||||
| سیگنال | 4 ~ 20mA DC، 1 ~ 5V DC | ||||||||||||
|
منبع برق |
24 ولت، 220 ولت، 380 ولت، 440 ولت | ||||||||||||
| فشار (MPa) | 1.6 تا 100 | ||||||||||||
| دمای کار |
فولاد کربن: -40 ~ 250 / -40 ~ 450 فولاد ضد زنگ: -40 ~ 250 / -60 ~ 450 |
||||||||||||
|
ویژگی های جریان |
خطی و خطی، نسبت ثابت 50:1 | ||||||||||||
ویژگی های محصول:
1هسته دریچه متعادل، با نیروی نامتعادل کوچک، فشار فرقی قابل قبول بزرگ و عملکرد پایدار پذیرفته شده است.
2هسته شیر دارای یک سطح هدایت بزرگ است که می تواند ارتعاش ناشی از جریان گرد و غبار و ضربه را بهبود بخشد و آسیب را کاهش دهد.
3• سر و صدا حدود 10dB (a) کمتر از یک شیر تنظیم کننده معمولی است.
4ساختار ساده و جداسازی و نگهداری راحت
این سری از محصولات عملکرد و عملکرد خوبی دارند و می توانند نیازهای کنترل مشتریان را در طیف گسترده ای از برنامه ها برآورده کنند.
