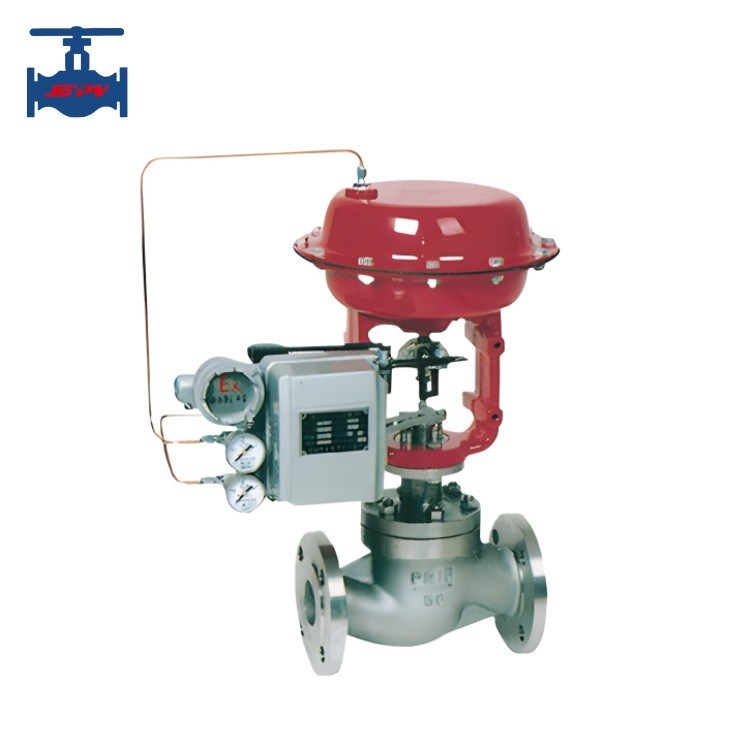

WCB CF8 CF8M نوع دیافراگم پنوماتیک ولول کنترل تنظیم فشار با موقعیت دهنده
معرفی محصول:
دریچه کنترل دیافراگم دقیق پنوماتیک که به عنوان دریچه های تنظیم کننده نیز شناخته می شود که شامل: SZJHP دریچه تنظیم کننده دیافراگم دقیق پنوماتیک تک صندلی،SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM SZJHM، که یک ساختار راهنمای بالا را اتخاذ می کند و مجهز به یک محرک چند بهار است.کاهش فشار کوچک، ظرفیت بزرگ دریچه، ویژگی های جریان دقیق، و جداسازی و مونتاژ راحت. به طور گسترده ای برای کنترل دقیق پارامترهای فرآیند مانند فشار، میزان جریان،و سطح مایع در گازهای، مایعات و رسانه های دیگر برای حفظ یک ارزش داده شده.به ویژه برای شرایط کاری که نشت کوچک مجاز است و تفاوت فشار بین جلوی و عقب شیر قابل توجه نیست مناسب است.
انواع مختلفی از دریچه های تنظیم دیافراگم دقیق پنوماتیک وجود دارد، از جمله نوع استاندارد، نوع قطع تنظیم، نوع مهر و موم لوله، نوع عایق ژاکت و غیره.فشار اسمی محصول شامل PN16 است.، 40 و 64; محدوده قطر اسمی DN20-300 است. مناسب برای دمای مایعات مختلف از -200 °C تا +560 °C است. استاندارد میزان نشت دارای سطح IV یا VI است.و ویژگی های جریان خطی یا درصد برابر هستند
پارامتر فنی محصول:
اندازه بندر DN ((mm) (قطر هسته dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
(10) | (12) | (15) | (20) | ||||||||||||||
ضریب جریانی Kv | خطی | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
درصد برابر | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
سرعت ضربه ((ملی متر) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
مساحت موثر غشا Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||||||
محدوده سیگنال Pr ((KPa) | 20،100،40،200 | ||||||||||||||||
فشار منبع هوا Ps ((KPa) | 0.14 ۰4 | ||||||||||||||||
ویژگی های جریان ذاتی | درصد خطی و برابر | ||||||||||||||||
نسبت R که به طور ذاتی قابل تنظیم است | 50:1 | ||||||||||||||||
نشت مجاز | صندلی سخت: کلاس IV; صندلی نرم: کلاس VI | ||||||||||||||||
فشار اسمی PN ((MPa) | 1.6، 4.0، 6.4 | ||||||||||||||||
دمای کار T (°C) | دمای عادی | -20 ¢200،-40 ¢250,-60 ¢250 | |||||||||||||||
انتشار گرما | -40 ¥450,-60 ¥450 | ||||||||||||||||
دمای بالا | ۴۵۰۵۶۰ | ||||||||||||||||
دمای پایین | -60-100,-100-200,-200-250 |
ویژگی های محصول:
1ویژگی های ورودی و خروجی عامل دریچه کنترل دیافراگم پنوماتیک رابطه ای خطی را نشان می دهد، یعنیرابطه خطی بین جابجایی خروجی و فشار سیگنال ورودی وجود داردجابجایی خروجی stroke نامیده می شود و در صفحه نمایش stroke نمایش داده می شود.برخی از محرک های واکنش نیز نصب صفحه نمایش موقعیت دریچه در قسمت بالایی از کپسول به نشان دادن موقعیت دریچه. شش مشخصات برای محرک های ولول کنترل دیافراگم پنوماتیک خانگی وجود دارد، از جمله 10mm، 16mm، 25mm، 40mm، 60mm و 100mm.
2مساحت موثر دیافراگم محرک به طور مستقیم متناسب با فشار است و هرچه مساحت موثر بزرگتر باشد، فشار محرک بیشتر است.
3ساختار حرکات مثبت و منفی اساساً یکسان است، شامل یک پوشش دیافراگم بالا، یک پوشش دیافراگم پایین، یک غشا غشا، یک میله فشار، یک بهار،قطعات تنظیم کننده، یک براکت، و یک صفحه نمایش ضربه.
4تفاوت اصلی بین ساختار محرک های مثبت و منفی این است که سیگنال ورودی محرک های منفی در قسمت پایین جعبه دیافراگم قرار دارد.و میله فشار خروجی نیز در قسمت پایین واقع شده استبه دلیل مهر و موم خوب دیافراگم، نیازی به مهر و موم در خروجی دریچه دریچه وجود ندارد.
5نیروی اولیه ی بهار را می توان با تنظیم عنصر تنظیم تغییر داد و در نتیجه نیروی فشار محرک را تغییر داد.
6. شیر کنترل دیافراگم پنوماتیک می تواند با یک دستگاه قفل کردن خود مجهز باشد تا قفل شدن خود و موقعیت دادن شیر کنترل به دست آید.
7. موقعیت دهنده های شیر را می توان برای دستیابی به تشخیص موقعیت شیر و بازخورد اضافه کرد ، عملکرد کنترل را بهبود می بخشد.
8یک دستگاه تبدیل جابجایی می تواند به شیر کنترل دیافراگم پنوماتیک اضافه شود تا جابجایی خطی را به جابجایی زاویه ای تبدیل کند که برای چرخش بدن شیر استفاده می شود.
9شیر کنترل دیافراگم پنوماتیک می تواند با مکانیسم چرخ دستی مجهز باشد که می تواند برای کار تخریب در صورت شکست کنترل خودکار استفاده شود و قابلیت اطمینان سیستم را بهبود بخشد.
