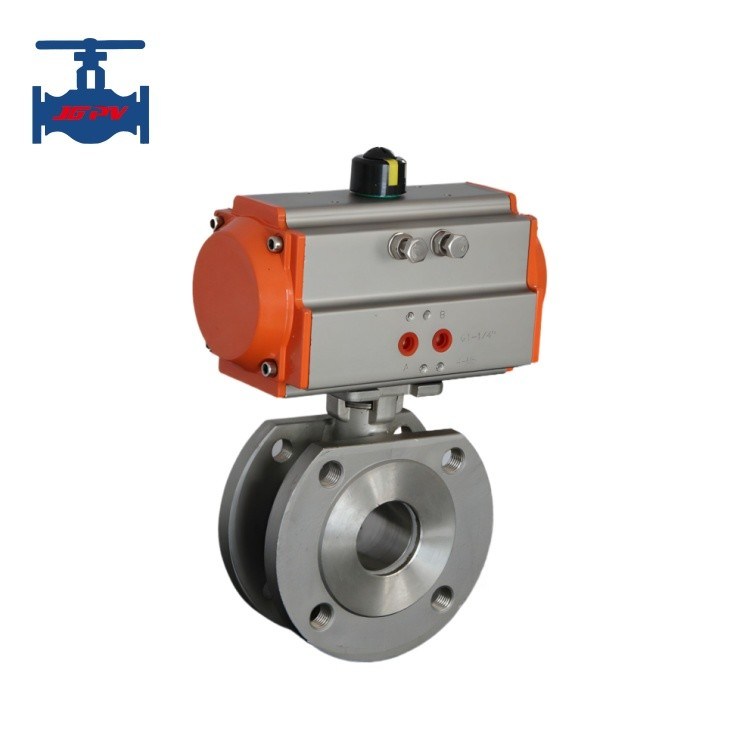

دریچه توپ نازک پنوماتیک

نکته مهم:دریچه توپ نازک پنوماتیک

معرفی محصول:

یک شیر توپ پنوماتیک نوع نازک یک شیر است که در آن توپ 90 درجه در اطراف محور عمودی به کانال می چرخد.

از یک محرک پنوماتیک دوگانه یا تک اثر (بازگشت به بهار) از نوع پیستون و یک ساختار دریچه از نوع O مجهز

با لوازم جانبی مانند دریچه های سولینوئید، تنظیم کننده های فیلتر هوا، سوئیچ های مرزی (نمایشگرهای موقعیت دریچه) یا الکتروپنوماتیک

موقعیت دهنده های دریچه، این امکان را برای کنترل تنظیم خودکار یا کنترل خاموش کردن (دو موقعیت) از رسانه های مایع در فرآیند فراهم می کند

خط لوله ها

پارامترهای فنی محصول:

ویژگی های محصول:

1شیرهای توپی پنوماتیک مقاومت مایع کمتری دارند و کوچکترین نوع شیرها هستند.

به راحتی باز/بند می شود، با استفاده از هوا فشرده به عنوان نیرویی برای حرکت ساقه شیر از طریق یک استون و دنده

انتقال مکانیکی، چرخش توپ 0-90 ° با خروجی گشتاور در محرک زاویه ای برای تکمیل سریع باز کردن / بسته شدن یا

کانال هسته توپ صاف و صاف است، کمتر در معرض رسوب متوسط است، که اجازه می دهد تا لوله ها را به هم برسانند.

دارای یک ساختار ساده، وزن سبک و عملکرد مهر و موم خوب است که به عنوان یک واحد محرک برای ابزار در

سیستم های کنترل اتوماتیک

2مجهز به یک موقعیت دهنده شیر الکترو پنوماتیک، با استفاده از سیگنال های الکتریکی و هوا فشرده به عنوان قدرت، آن را می پذیرد

0-10mA DC یا 4-20mA سیگنال های جریان ثابت ورودی توسط سیستم کنترل. تنظیم کننده تبدیل هوا فشرده به هوا

سیگنال های فشار منبع برای ورودی / خروجی، تغییر زاویه چرخش هسته توپ برای دستیابی به تنظیم متناسب.

3. با دریچه های کنترل جهت گیری سولنئود و شاخص های موقعیت دریچه، با استفاده از منبع برق AC220V یا DC24V و

هوا فشرده به عنوان قدرت، آن را به دست می آورد کنترل سریع on-off (دو موقعیت) قطع از رسانه های مایع.

4. محرک پنوماتیک یک بیلندر نوع پیستون و ساختار تبدیل بازوی کریک را اتخاذ می کند که باعث می شود چرخش بزرگ خروجی شود

و یک اندازه جمع و جور. از یک طراحی ضد آب کاملا مهر و موم با یک سطح حفاظت بالا استفاده می کند. بدن سیلندر یک آینه است

سیلندر آماده برای روان کردن بدون روغن، با ضریب اصطکاک پایین، مقاومت در برابر خوردگی و دوام فوق العاده / قابلیت اطمینان.

تمام لاغرهای گیربکس از لاغرهای خود چرب کننده مرزی برای چرب کردن بدون روغن استفاده می کنند و از هیچ گونه فرسایش در میله محرک اطمینان می دهند.
