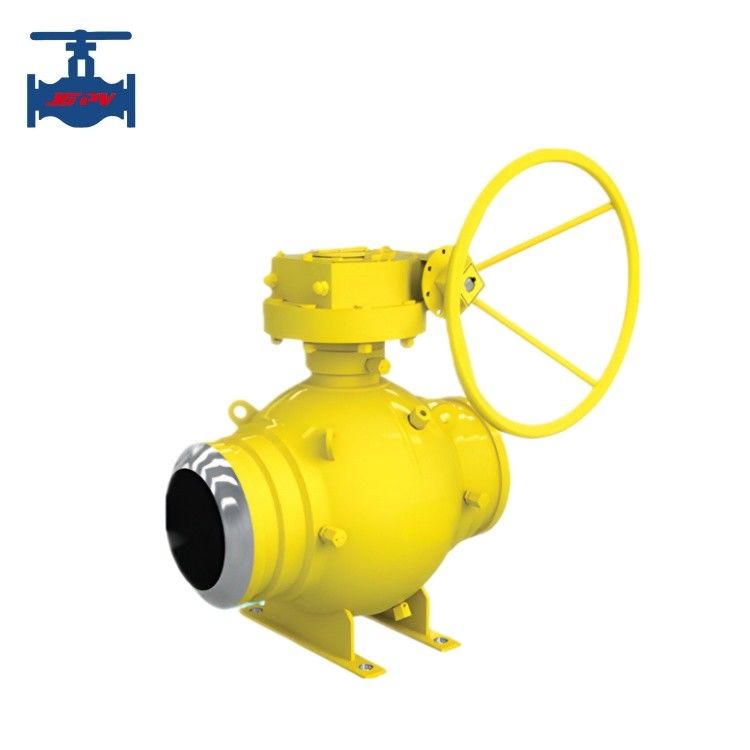

شیر توپی جوشی یکپارچه توربو برای کاربردهای فشار استاندارد

جزئیات محصول

محل منبع: چین

نام تجاری: JGPV

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1SET

جزئیات بسته بندی: بسته بندی ایمنی جعبه تخته سه لا

زمان تحویل: 14 روز

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: هر ماه 100 تا

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                شیر توپی جوشی توربو یکپارچه,شیر توپی جوشی فشار استاندارد,شیر توپی جوشی برای کاربردهای فشار, Standard Pressure Welded Ball Valve, Pressure Applications Welded Ball Valve


کاربرد::	عمومی	گواهی::	ISO9001، ISO14001
نوع متوسط::	آب، بخار و روغن و غیره	عملکرد::	تخلیه میعانات
ارتباط::	اتصال پیچ	نوع نصب::	سوار مستقیم
استاندارد یا غیر استاندارد::	استاندارد	راه جریان::	دو طرفه
فعال سازی::	دستی ، برقی ، پنوماتیک ، اتوماتیک	عملکرد آب بندی::	آب بندی
دمای کاری::	دمای معمولی و دمای بالا	برنامه فشار::	فشار معمولی
گارانتی کیفیت::	18 ماه

کاربرد::	عمومی
گواهی::	ISO9001، ISO14001
نوع متوسط::	آب، بخار و روغن و غیره
عملکرد::	تخلیه میعانات
ارتباط::	اتصال پیچ
نوع نصب::	سوار مستقیم
استاندارد یا غیر استاندارد::	استاندارد
راه جریان::	دو طرفه
فعال سازی::	دستی ، برقی ، پنوماتیک ، اتوماتیک
عملکرد آب بندی::	آب بندی
دمای کاری::	دمای معمولی و دمای بالا
برنامه فشار::	فشار معمولی
گارانتی کیفیت::	18 ماه

شیر توپی جوشی یکپارچه توربو برای کاربردهای فشار استاندارد

شیر توپی جوش داده شده یکپارچه توربو برای کاربردهای فشار استاندارد

مشخصات محصول

ویژگی	مقدار
کاربرد:	عمومی
گواهی:	ISO9001, ISO14001
نوع سیال:	آب، بخار و روغن و غیره.
عملکرد:	تخلیه میعانات
اتصال:	اتصال پیچی
نوع نصب:	نصب مستقیم
استاندارد یا غیر استاندارد:	استاندارد
راه جریان:	دو طرفه
عملگر:	دستی، برقی، پنوماتیک، اتوماتیک
عملکرد آب بندی:	آب بندی
دمای کار:	دمای معمولی و دمای بالا
کاربرد فشار:	فشار معمولی
ضمانت کیفیت:	18 ماه

توضیحات محصول

نکات برجسته: شیر توپی جوش داده شده یکپارچه توربو

معرفی محصول:

شیر توپی جوش داده شده شناور توربو Q361F را می توان با توجه به شکل توپ به دو نوع تقسیم کرد: توپ ثابت و توپ شناور. به طور کلی، ساختار توپ شناور اتخاذ می شود. تحت فشار سیال، توپ محکم به سطح آب بندی در انتهای خروجی فشرده می شود تا به هدف آب بندی برسد. هنگامی که اختلاف فشار بین ورودی و خروجی بدنه شیر نسبتاً زیاد باشد، اغلب به دلیل گشتاور زیاد، باز کردن آن دشوار است.

شیر توپی جوش داده شده از یک ساقه شیر فولادی آهنگری با استحکام بالا استفاده می کند که توسط یاتاقان های فولادی ضد زنگ برای چرخش روان پشتیبانی می شود. از آنجایی که ساقه شیر محوری می تواند رانش تولید شده توسط فشار سیال خط لوله را جذب کند و اصطکاک بین توپ و نشیمنگاه شیر را کاهش دهد، حتی تحت اختلاف فشار کامل، گشتاور مورد نیاز برای کارکرد شیر هنوز بسیار کم است و به شیر توپی اجازه می دهد آزادانه باز و بسته شود.

پارامترهای فنی

قطر اسمی DN (mm)	15~500
فشار اسمی PN (MPa)	1.6
فشار تست (MPa)	استحکام (آب): 2.4
فشار تست (MPa)	محصور (آب): 1.76
اجزای اصلی	بدنه: WCB/CF8/CF8M
	توپ شیر: فولاد ضد زنگ/فولاد کربنی
	نشیمنگاه: PTFE
	بسته بندی: گرافیت نرم
	شافت: 2Cr13
	دسته: چدن داکتیل
دمای کار	≤150℃
سیال مناسب	آب، روغن، بخار

ویژگی های محصول

شیر توپی جوش داده شده از یک بدنه شیر کاملاً جوش داده شده و یک واشر تفلون تقویت شده با کربن تشکیل شده است که امکان عملکرد طولانی مدت را در شرایط عملکرد مکرر، وجود ناخالصی ها و مواد شیمیایی فراهم می کند.
توپ فولادی ضد زنگ با دقت آسیاب شده شیر توپی جوش داده شده می تواند سال ها با عملکرد قابل اعتماد آزادانه باز و بسته شود.
با اتخاذ ساختار توپ شناور، حلقه آب بندی الاستیک شیب دار محکم روی توپ فشرده می شود و اطمینان حاصل می شود که شیر می تواند حتی در شرایط فشار ناپایدار محکم آب بندی شود.
ساختار ضد نشت ساقه شیر شیر توپی جوش داده شده از دو حلقه "O" استفاده می کند و به ساقه شیر اجازه می دهد آزادانه با آب بندی محکم بچرخد.
نیازی به تعمیر و نگهداری، تنظیم یا روغن کاری ندارد، نصب آن آسان است و برای مدت طولانی با هزینه های عملیاتی کم به طور قابل اعتماد کار می کند.
ساقه شیر شیر توپی جوش داده شده را می توان گسترش داد و نگهداری حرارت را آسان می کند.
دسته عملیاتی را می توان برداشت و در جهت معکوس نصب کرد.
