کاربرد::	عمومی	نوع متوسط::	آب، بخار و روغن و غیره
نوع نصب::	سوار مستقیم	استاندارد یا غیر استاندارد::	استاندارد
راه جریان::	دو طرفه	فعال سازی::	دستی ، برقی ، پنوماتیک ، اتوماتیک
عملکرد آب بندی::	آب بندی	دمای کاری::	دمای معمولی و دمای بالا
برنامه فشار::	فشار معمولی	گارانتی کیفیت::	18 ماه

کاربرد::	عمومی
نوع متوسط::	آب، بخار و روغن و غیره
نوع نصب::	سوار مستقیم
استاندارد یا غیر استاندارد::	استاندارد
راه جریان::	دو طرفه
فعال سازی::	دستی ، برقی ، پنوماتیک ، اتوماتیک
عملکرد آب بندی::	آب بندی
دمای کاری::	دمای معمولی و دمای بالا
برنامه فشار::	فشار معمولی
گارانتی کیفیت::	18 ماه

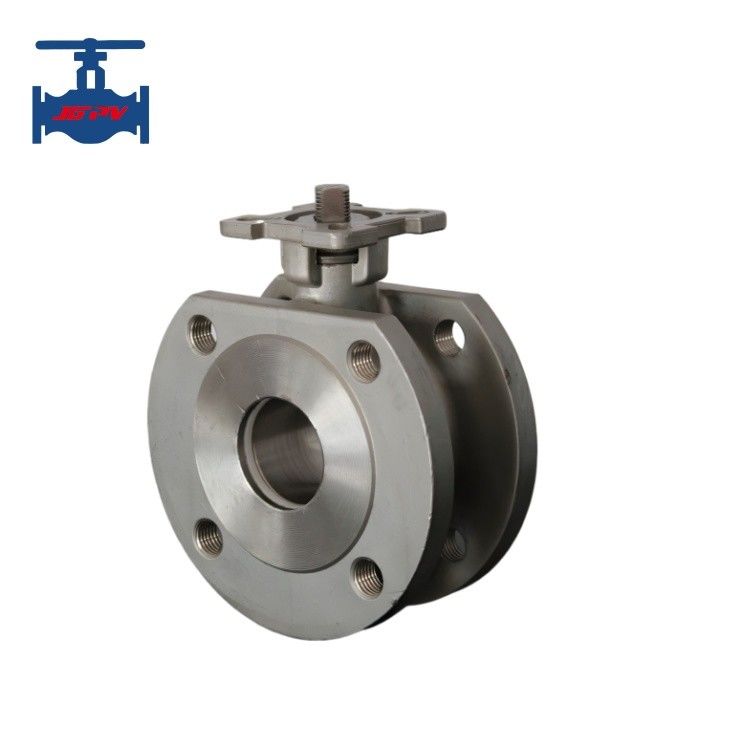

دریچه توپ نازک نصب بالا

نکته مهم:دریچه توپ نازک نصب بالا

معرفی محصول:

دریچه توپ نازک یک دریچه توپ دستی با عملکرد بالا است که دارای یک دو قطعه منحرف و یک مخروط منحنی خاص است

ساختار مهر و موم بیضوی. این طراحی مشکل دریچه های پروانه ای منحرف سنتی را حل می کند، که در آن مهر و موم

سطح ها در طول فاز باز کردن / بسته شدن 0 ° ∼ 10 ° در اصطکاک تماس کششی باقی می مانند.

که سطوح مهر و موم بلافاصله پس از باز شدن جدا می شوند و در هنگام بسته شدن بلافاصله مهر و موم می شوند.

در نتیجه طول عمر خدمت و بهینه سازی عملکرد مهر و موم را افزایش می دهد.

پارامترهای فنی محصول:

قطر اسمی DN (ملی متر)		15 تا 200
فشار اسمی PN (MPa)		1.6
فشار آزمایش (MPa)	قدرت (آب)	2.4
فشار آزمایش (MPa)	بسته بندی (آب)	1.76
اجزای اصلی	بدن	WCB/CF8/CF8M
	توپ دریچه	فولاد ضد زنگفولاد کربن
	صندلی	PTFE
	بسته بندی	گرافیت نرم
	شفت	2Cr13
	دستگير	آهن کشنده
دمای کار		≤ 150°C
متوسط مناسب		آب، روغن، بخار

ویژگی های محصول:

1در مقایسه با دریچه های توپ معمولی، دریچه های توپ نازک دارای مزایای قابل توجهی مانند طول ساختاری کوتاه،

وزن سبک، نصب آسان و صرفه جویی در مواد. دریچه های توپ ژاکت عایق بندی شده از وافر عایق گرمی عالی را ارائه می دهند

عملکرد.

2. صندلی شیر از یک ساختار مهر و موم لاستیک استفاده می کند که مهر و موم قابل اعتماد و باز کردن / بسته شدن آسان را تضمین می کند.

با ساختاری مقاوم در برابر آتش، که عملکرد قابل اطمینان و عملکرد مهر و موم خوب در صورت آتش را امکان پذیر می کند.

3یک ساختار ضد استاتیک می تواند با توجه به نیازهای کاربر ارائه شود.

4یک سوئیچ 90 درجه با یک صفحه موقعیت سوراخ شده نصب شده است، که می تواند در صورت نیاز قفل شود تا از کار نادرست جلوگیری شود.
