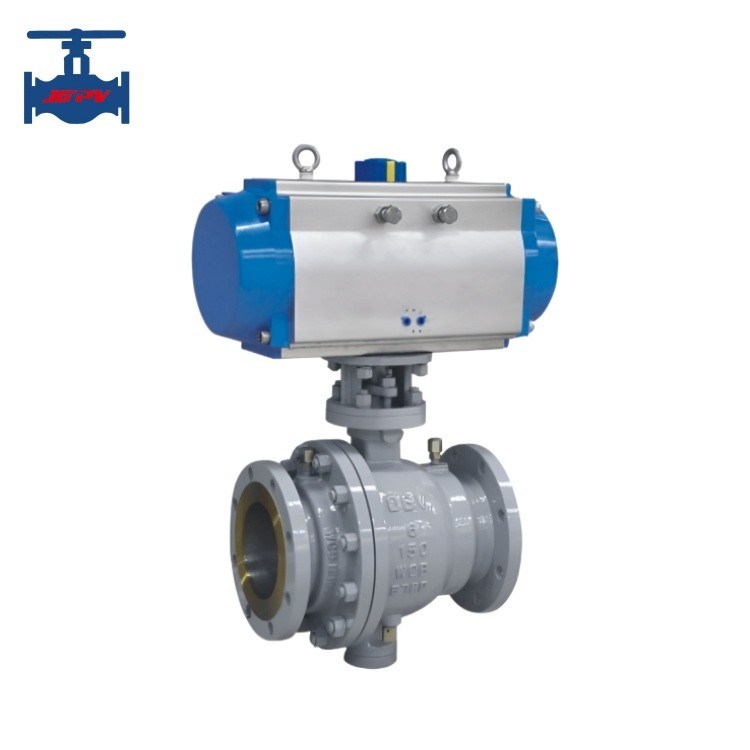

دریچه توپ ترنیون پنوماتیک

برجسته:شیر توپی ترانیون پنوماتیک

معرفی محصول:

شیر توپی ثابت ترانیون یک نسل جدید از شیرهای توپی با عملکرد بالا است که برای خطوط لوله های طولانی و خطوط لوله های صنعتی عمومی مناسب است. استحکام، ایمنی و مقاومت آن در برابر محیط های خشن به طور ویژه در طراحی در نظر گرفته شده است و آن را برای انواع سیالات خورنده و غیر خورنده مناسب می کند. در مقایسه با شیرهای توپی شناور، در حین کار، تمام نیروی تولید شده توسط فشار سیال در جلوی شیر بر روی توپ به یاتاقان منتقل می شود، که باعث نمی شود توپ به سمت نشیمنگاه شیر حرکت کند. بنابراین، نشیمنگاه شیر فشار بیش از حد را تحمل نمی کند. بنابراین، گشتاور شیر توپی ثابت کم است، تغییر شکل نشیمنگاه شیر کم است، عملکرد آب بندی پایدار است و عمر سرویس طولانی است. برای موقعیت های فشار بالا و قطر بزرگ مناسب است. پیشرفته فنر پیش-اجزای نشیمنگاه شیر با ویژگی های خود سفت شونده، دستیابی به آب بندی بالادست. هر شیر دارای دو نشیمنگاه است که می تواند در هر جهت آب بندی شود، بنابراین هیچ محدودیتی در جریان در هنگام نصب وجود ندارد و دو طرفه است. این شیر معمولاً به صورت افقی نصب می شود.پارامترهای فنی محصول:

قطر اسمی DN (mm)

1. باز و بسته شدن بدون اصطکاک: این ویژگی به طور کامل مشکل تأثیر شیرهای سنتی بر آب بندی را به دلیل اصطکاک متقابل بین سطوح آب بندی حل می کند.

2. ساختار ورودی از بالا: شیرهای نصب شده بر روی خطوط لوله را می توان مستقیماً به صورت آنلاین بازرسی و نگهداری کرد و به طور موثر زمان خرابی تجهیزات را کاهش داد و هزینه ها را کاهش داد.

3. طراحی تک نشیمنگاه: خطر ایمنی ناشی از تجمع فشار غیر طبیعی در سیال حفره شیر را از بین می برد.

4. طراحی گشتاور کم: ساقه شیر با ساختار ویژه به شیر اجازه می دهد تا به راحتی با یک چرخ دستی کوچک باز و بسته شود.

5. ساختار آب بندی گوه ای شکل: شیر به نیروی مکانیکی ارائه شده توسط ساقه برای فشار دادن توپ به سمت نشیمنگاه برای آب بندی متکی است و اطمینان حاصل می کند که عملکرد آب بندی تحت تأثیر تغییرات در اختلاف فشار خط لوله قرار نمی گیرد و در شرایط کاری مختلف قابل اعتماد باقی می ماند.

6. ساختار خود تمیز شونده برای سطوح آب بندی: هنگامی که توپ از نشیمنگاه دور می شود، سیال خط لوله به طور یکنواخت در اطراف سطح آب بندی توپ در 360 درجه عبور می کند، نه تنها فرسایش موضعی نشیمنگاه توسط سیال با سرعت بالا را از بین می برد، بلکه رسوبات روی سطح آب بندی را نیز شستشو می دهد تا به خود تمیز شوندگی دست یابد.
