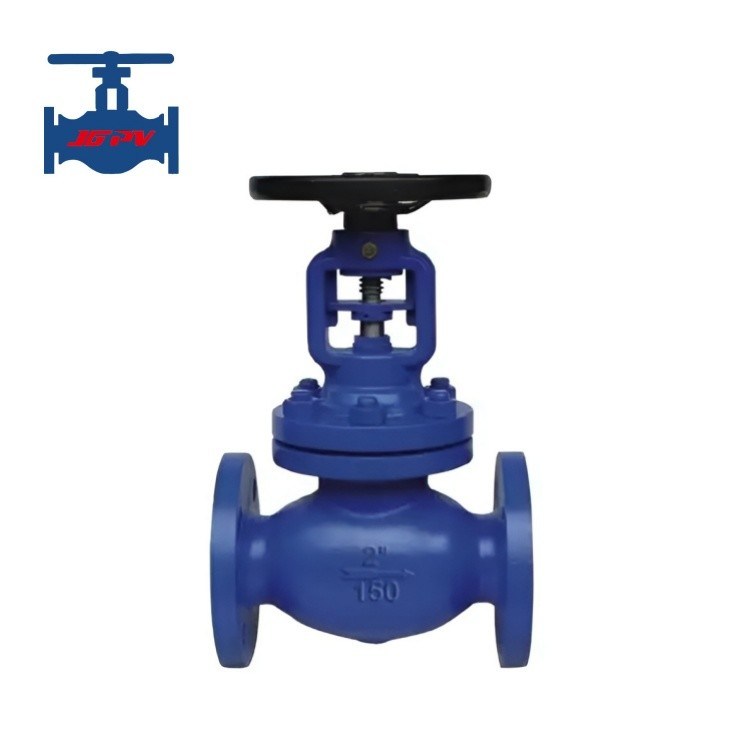

دریچه گلوله ای مستقیم با فشار طبیعی

نکته مهم:دریچه گلوله ای مستقیم متصل به فلنج

معرفی محصول:

دریچه های گلوله ای، همچنین به عنوان دریچه های توقف شناخته می شوند، متعلق به دسته بندی دریچه های مهر و موم اجباری هستند. محور ساقه دریچه این است:

عمودی به سطح مهر و موم صندلی شیر، و شیر با حرکت هسته شیر به سمت بالا باز یا بسته می شود

و پایین. بخش باز و بسته آن یک دیسک به شکل پلاگ با یک سطح مسطح یا مخروطی مهر و موم است. دیسک حرکت می کند

به طور خطی در امتداد خط مرکز صندلی شیر. بنابراین، زمانی که شیر بسته است، فشار باید به دیسک اعمال شود تا

زمانی که شیر گلوله باز می شود، ارتفاع باز شدن دیسک نشان می دهد که

دریچه به موقعیت کاملا باز رسیده است. بنابراین موقعیت کاملا باز دریچه کره باید با

ضربه ی دیسک

پارامترهای فنی محصول:

ویژگی های محصول:

1. از نظر ساختاری ، شیرهای کره ای ساده تر از شیرهای دروازه هستند. بدن شیر و دیسک فقط یک سطح مهر و موم دارند ، که باعث می شود آنها در پردازش تولید بهتر ، آسان برای ساخت و نگهداری باشند.براي انواع مختلف فشارها قابل استفاده هستند، مناسب نه تنها برای فشار متوسط و پایین بلکه برای فشار بالا. در هنگام بسته شدن کامل، ضربه دیسک یک شیر گلوله کوتاه است،بنابراین ارتفاع آن نسبتا کوچکتر از آن را از یک دریچه دریچه است.
2. ارتفاع باز کردن یک شیر کره زمین در هنگام باز و بسته شدن کوچک است، به طور کلی تنها یک چهارم از قطر عبور صندلی شیر است.آن را دارای یک عمل بسیار قابل اعتماد خاموش و آسان برای تنظیم جریان.
3. از نظر عمر، یک بار در حالت باز، دیگر تماس بین صندلی شیر و سطوح مهر و موم دیسک وجود ندارد، که کمتر مستعد فرسایش و سایش هستند.در نتیجه طول عمر مهر و موم را افزایش می دهد.
4. دریچه های کره تنها اجازه می دهند جریان متوسط یک طرفه داشته باشند و در طول نصب جهت دارند. طول ساختاری یک دریچه کره طولانی تر از دریچه دروازه است.
5. دریچه های گلوله ای دارای گشتاورهای باز و بسته بزرگتر هستند که کار سریع را دشوار می کند. مسیر جریان داخلی پیچ و تاب است.در نتیجه مقاومت جریان مایع بالا و از دست دادن هیدرودینامیک قابل توجهی در خط لوله ها.
6. هنگامی که رسانه از زیر دیسک وارد شیر می شود، مقاومت که نیروی کار باید از آن عبور کند اصطکاک بین ساقه و بسته بندی است.به علاوه فشار تولید شده توسط فشار متوسط.
7. نیروی مورد نیاز برای بستن یک شیر کره زمین بیشتر از باز کردن آن است، بنابراین قطر ساقه باید بزرگ باشد؛ در غیر این صورت، شکست خم شدن ساقه ممکن است رخ دهد.
