دریچه جهان

جزئیات محصول

محل منبع: چین

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1SET

جزئیات بسته بندی: بسته بندی ایمنی جعبه تخته سه لا

زمان تحویل: 14 روز

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: هر ماه 100 تا

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:

کاربرد::	عمومی	نوع متوسط::	آب، بخار و روغن و غیره
نوع نصب::	سوار مستقیم	استاندارد یا غیر استاندارد::	استاندارد
راه جریان::	دو طرفه	فعال سازی::	دستی ، برقی ، پنوماتیک ، اتوماتیک
عملکرد آب بندی::	آب بندی	دمای کاری::	دمای معمولی و دمای بالا
برنامه فشار::	فشار معمولی	گارانتی کیفیت::	18 ماه

کاربرد::	عمومی
نوع متوسط::	آب، بخار و روغن و غیره
نوع نصب::	سوار مستقیم
استاندارد یا غیر استاندارد::	استاندارد
راه جریان::	دو طرفه
فعال سازی::	دستی ، برقی ، پنوماتیک ، اتوماتیک
عملکرد آب بندی::	آب بندی
دمای کاری::	دمای معمولی و دمای بالا
برنامه فشار::	فشار معمولی
گارانتی کیفیت::	18 ماه

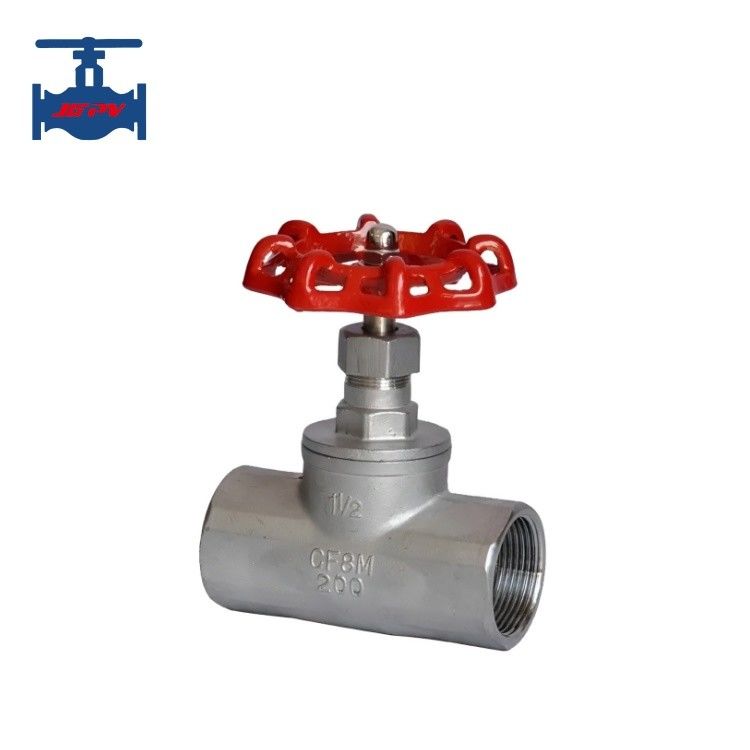

دریچه جهان

برجسته:شیر بشقابی

معرفی محصول:شیر بشقابی

شیر بشقابینوعی ازشیر قطع و وصل است، آب‌بندی آن با اعمال گشتاور به ساقه شیر انجام می‌شود، ساقه در جهت محوری به دیسک شیر فشار وارد می‌کند، به طوری که سطح آب‌بندی دیسک و سطح آب‌بندی نشیمنگاه محکم به هم متصل می‌شوند و از نشت سیال در امتداد شکاف بین سطوح آب‌بندی جلوگیری می‌شود.جفت آب‌بندی شیر بشقابی از سطح آب‌بندی دیسک و سطح آب‌بندی نشیمنگاه تشکیل شده است. ساقه، دیسک را در امتداد خط مرکزی نشیمنگاه به صورت عمودی حرکت می‌دهد. ارتفاع باز شدن شیر بشقابی در فرآیند باز و بسته شدن کم است، که تنظیم دبی را آسان می‌کند، برای ساخت و نگهداری مناسب است و دامنه فشار کاربردی گسترده‌ای دارد.

پارامترهای فنی محصول:

قطر اسمی DN (میلی‌متر)		15~300
فشار اسمی PN (مگاپاسکال)		1.6
فشار تست (مگاپاسکال)	مقاومت (آب)	2.4
فشار تست (مگاپاسکال)	محصور (آب)	1.76
اجزای اصلی	بدنه	فولاد ضد زنگ
	درپوش	فولاد ضد زنگ
	دیسک	فولاد ضد زنگ
	ساقه	فولاد ضد زنگ
	مهره یوغ	برنج
دمای کار		≤200℃
سیال مناسب		آب، بخار، روغن و سیالات خورنده ضعیف
اتصال		اتصال فلنجی

ویژگی‌های محصول:

1. از نظر ساختار، شیر بشقابی ساده‌تر از شیر کشویی است. فقط یک سطح آب‌بندی روی بدنه شیر و دیسک شیر وجود دارد که فناوری ساخت خوبی دارد و ساخت و نگهداری آن آسان است. شیر بشقابی در فرآیند بسته شدن کامل، حرکت دیسک کم است، ارتفاع آن نسبت به شیر کشویی نسبتاً کم است.

2. ارتفاع باز شدن شیر بشقابی در فرآیند باز و بسته شدن کم است. ارتفاع باز شدن معمولاً فقط 1/4 قطر کانال نشیمنگاه شیر است و عملکرد قطع و وصل بسیار قابل اعتمادی دارد که تنظیم جریان را آسان می‌کند.

3. از نظر عمر مفید، هنگامی که در حالت باز قرار دارد، هیچ تماسی بین نشیمنگاه و سطح آب‌بندی دیسک وجود ندارد، سطح آب‌بندی به راحتی فرسوده و خراشیده نمی‌شود، بنابراین عمر مفید آب‌بندی را بهبود می‌بخشد.

4. شیر بشقابی فقط اجازه می‌دهد سیال در یک جهت جریان یابد، نصب جهت‌دار، طول ساختار شیر بشقابی بیشتر از شیر کشویی است.

5. گشتاور باز و بسته شدن شیر بشقابی زیاد است و تحقق باز و بسته شدن سریع دشوار است. علاوه بر این، مسیر جریان در شیر پر پیچ و خم است و مقاومت جریان سیال زیاد است که منجر به از دست رفتن زیاد توان سیال در خط لوله می‌شود.

6. هنگامی که سیال از زیر دیسک شیر وارد شیر می‌شود، نیروی عملیاتی باید بر مقاومت غلبه کند، که اصطکاک ساقه و بسته‌بندی و رانش تولید شده توسط فشار سیال است.

7. نیروی بسته شدن شیر بشقابی بیشتر از نیروی باز شدن شیر است، بنابراین قطر ساقه باید زیاد باشد، در غیر این صورت شکست خمشی بالای ساقه رخ خواهد داد.
