جزئیات محصول
Place of Origin: China
نام تجاری: JGPV
Model Number: CS49H-JGPV
شرایط پرداخت و حمل و نقل
Minimum Order Quantity: 1 Set
قیمت: USD19.9/Set - USD539.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: One week
Payment Terms: L/C, T/T, Western Union
Supply Ability: 500 Set per month
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |

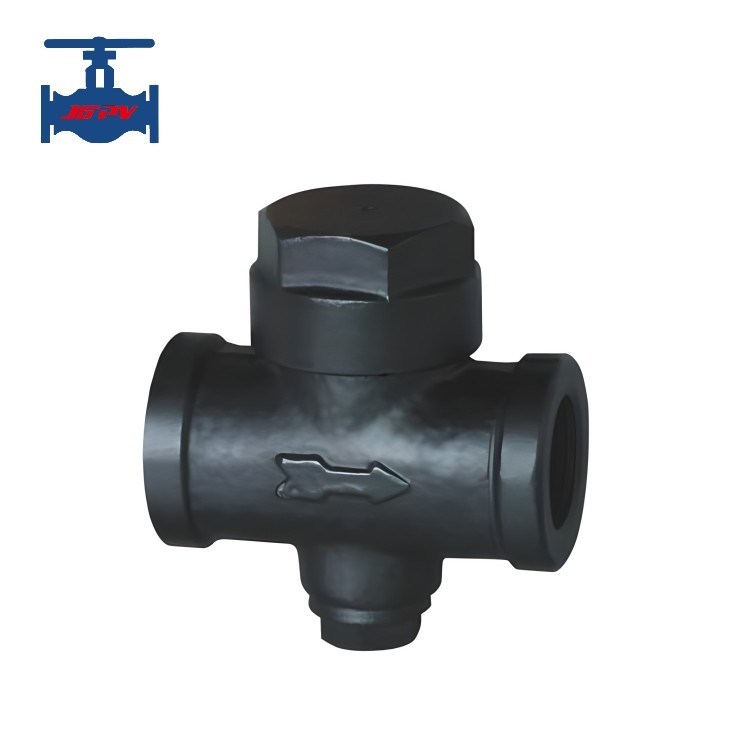

ASTM A216-WCB تله بخار نوع ترمودینامیک برای استفاده در خط لوله بخار
معرفی محصول:
دریچه دامن ترمودینامیک مبتنی بر اصل ترمودینامیک است و از ویژگی های مختلف ترمودینامیک بخار و تهویه استفاده می کند.با توجه به سرعت های مختلف جریان و حجم بخار و گمرکی که از طریق سوراخ شیر عبور می کند، باعث تغییر فشار پویا و ایستاتیک در انرژی حرکتی و انرژی پتانسیل می شود که منجر به تغییر در تفاوت فشار بین قسمت های بالا و پایین صفحه شیر می شود.رانندگی صفحه شیر برای باز کردن و بستن سوراخ صندلی شیر، به این ترتیب به هدف انسداد و تخلیه بخار دست می یابند. دریچه های دامپزشکی از نوع دیسک به طور گسترده ای در لوله های اصلی بخار، لوله های ردیابی گرما، ولوت های ژاکت،و انواع تجهیزات بخار کوچک.
تله بخار ترمودینامیک یک دریچه تخلیه بسیار قوی و ساده است. این نوع تله بخار با قدرت تولید شده هنگامی که بخار فلش از طریق دریچه تله بخار عبور می کند، کار می کند.همانطور که در نمودار کلی نشان داده شده استتنها قطعه قابل حرکت یک دیسک در داخل اتاق کنترل است.
در طول مرحله ی شروع، به دلیل فشار، دیسک بلند می شود.و آب و هوا فشرده عبور بیش از صندلی دریچه داخلی و از سه سوراخ کوچک در خروجی خارجی از طریق قسمت پایین دیسک تخلیه می شود.
در داخل شیر تخلیه انرژی حرارتی یک صفحه شیر متحرک وجود دارد که هم یک جزء حساس و هم یک جزء عامل است.با توجه به اصول مختلف ترمودینامیکی تغییرات جریان و حجم بخار و آب فشرده از طریق، تفاوت های مختلف فشار در بالای و زیر صفحه دریچه ایجاد می شود تا صفحه دریچه را برای باز کردن و بسته شدن دریچه هدایت کند. میزان نشت بخار 3٪ است،و درجه زیربرد 8 °C -15 °C است.
اجزای محصول و عملکرد:
| فشار کاری | 0.05-6.4MPa | حداکثر دمای کار | ۳۲۵ درجه سانتیگراد |
| اندازه بندر | DN15-DN150 | میزان نشت | <3 درصد از جابجایی واقعی |
| خنک کننده کم | 8 °C | حداکثر فشار عقب | 50 درصد |
| بدن و هوت | WCB، CF8 | صفحه دیسک | 2Cr13، CF8 |
| صندلی | 2Cr13، CF8 | فیلتر | CF8 |
1این شیر دارای ساختار محکم، وزن کم، حجم کوچک و محدوده فشاری گسترده است، بدون نیاز به تنظیم.
2مجهز به دستگاه تخلیه هوا، می تواند به سرعت هوا اولیه را خارج کند و عملکرد پنوماتیک سریع را تضمین کند.
3. می تواند به بخار بیش از حد گرم شود ، مقاومت خوبی در برابر یخچال دارد و نصب محدود نیست ، که همه آنها می توانند به طور معمول کار کنند.
