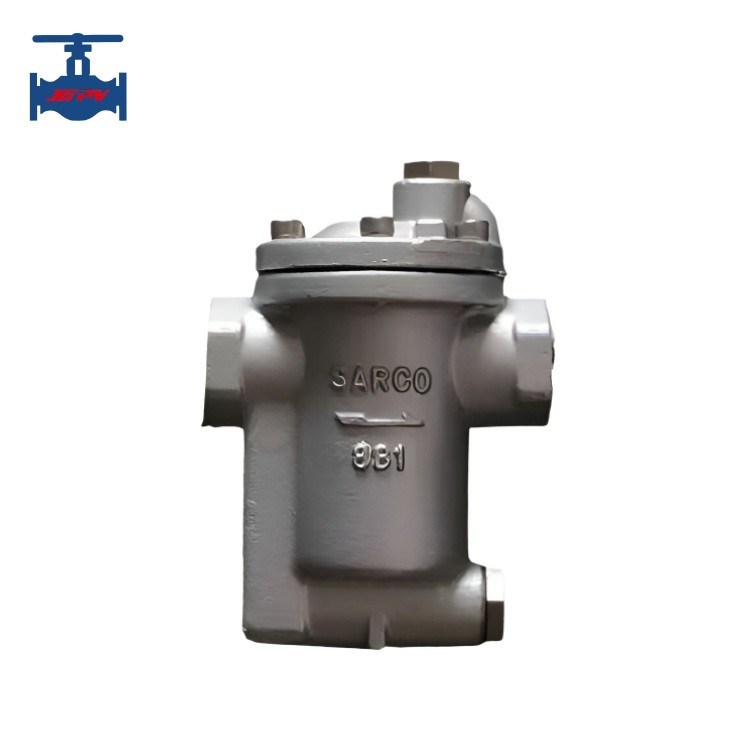

فولاد ضد زنگ CF8 CF8M دام بخار سطل معکوس برای استفاده از خط لوله بخار

معرفی محصول:


محصول دام بخار سطل معکوس در داخل دارای یک جزء حساس به سطح مایع است. باز کردن سطل به سمت پایین است،و اهرم اتصال سطل معکوس باعث می شود هسته شیر باز و بسته شود.. دریچه تخلیه نوع سطل معکوس می تواند هوا را تخلیه کند ، از چکش آب نمی ترسد و عملکرد ضد آلودگی خوبی دارد. درجه زیربرد کوچک است ،میزان نشت بخار کمتر از 3٪ است.، حداکثر فشار ضد 75٪ است، اتصال بیشتری وجود دارد و حساسیت به اندازه یک شیر تخلیه توپ شناور آزاد خوب نیست.با توجه به این واقعیت است که دریچه تخلیه سطل معکوس تکیه بر شناور بودن بخار برای بسته شدن دریچه، برای استفاده در زمانی که تفاوت فشار کاری کمتر از 0.1MPA مناسب نیست.
هنگامی که دستگاه تازه راه اندازی می شود، هوا و آب فشرده شده با دمای پایین در خط لوله به دریچه تخلیه وارد می شود و سطل معکوس با وزن خود سقوط می کند.اهرم اتصال سطل معکوس در حال حرکت هسته شیر برای باز کردن شیروقتی بخار وارد سطل معکوس می شود، بخار در سطل شناور را به سمت بالا تولید می کند.و اهرم اتصال به سمت بالا از سطل معکوس راننده هسته شیر برای بسته شدن شیردر سطل معکوس یک سوراخ کوچک وجود دارد وقتی بخشی از بخار از سوراخ کوچک خارج می شود و بخشی دیگر از بخار آب فشرده تولید می کندسطل معکوس شناور بودن خود را از دست می دهد و با وزنه خود به سمت پایین غرق می شود.اهرم اتصال سطل معکوس، هسته شیر را برای باز کردن شیر هدایت می کند، که به صورت چرخه ای کار می کند و به طور متناوب آب را تخلیه می کند.


اجزای محصول و عملکرد:

ویژگی های محصول:

1مزیت ها:

- دریچه تخلیه سطل معکوس می تواند در برابر فشار بالا و چکش آب مقاومت کند. پس از نصب یک دریچه چک وارداتی، می تواند در سیستم های بخار فوق گرم مورد استفاده قرار گیرد.
- حالت شکست معمولاً به طور معمول باز است و کاربردهایی که این ویژگی را نیاز دارند نسبتاً ایمن هستند، مانند تخلیه توربین بخار.

2معایب:

- سوراخ کوچک در بالای سطل معکوس بسیار کوچک است، که سرعت خروجی را کاهش می دهد، و سوراخ نمی تواند بیش از حد بزرگ باشد،در غیر این صورت مقدار زیادی بخار در طول کار عادی از طریق این سوراخ کوچک خارج می شود.
- باید آب کافی در داخل بدن شیر وجود داشته باشد تا یک مهر آب را در بالای لبه پایین سطل معکوس ایجاد کند.بخار به طور مستقیم از طریق خروجی شیر تخلیه می شود.در کاربردها چنین حوادثی اغلب رخ می دهد: هنگامی که فشار بخار به طور ناگهانی کاهش می یابد، برخی از آب فشرده در داخل بدن شیر به بخار تبدیل می شود.باعث می شود که سطل معکوس شناور و غرق شود.بخار از طریق خروجی نشت می کند تا زمانی که آب فشرده کافی وارد شیر تخلیه شود، و یک مهر آب جدید را برای جلوگیری از نشت بخار و ضایعات ایجاد می کند.
- اگر دریچه تخلیه سطل معکوس به تجهیزات با نوسانات فشار بزرگ اعمال شود، یک دریچه باز کن باید در ورودی جلوی دریچه تخلیه نصب شود.بخار و آب می توانند آزادانه در جهت نشان داده شده جریان داشته باشند، و به دلیل عمل دریچه باز، جریان برگشت غیرممکن است.
- درجه حرارت بخار بیش از حد گرم نیز ممکن است باعث شود که شیر تخلیه سطل معکوس آب خود را از دست دهد. در چنین شرایطی، یک شیر باز هم باید در مقابل شیر تخلیه نصب شود.برخی از دریچه های تخلیه سطل معکوس با دریچه های چک داخلی نصب شده به عنوان استاندارد تولید می شود.
- دریچه تخلیه سطل معکوس در معرض محیط خارجی قرار دارد و ممکن است در صورت یخ زدن در دمای زیر صفر درجه سانتیگراد آسیب ببیند.عایق بندی لازم است.
- اگر شرایط محیطی بسیار سخت نباشد، عایق مناسب می تواند مشکل را حل کند، اما اگر می توانید دمای محیطی پایین را پیش بینی کنید، استفاده از دریچه های تخلیه قوی تر را در نظر بگیرید..اگر سرپرست مسئول تخلیه باشد، یک شیر تخلیه انرژی حرارتی انتخاب ترجیحی خواهد بود.
