شیر دیافراگمی فلنج دار برای آب، بخار، روغن، دارای گواهی ISO

جزئیات محصول

Place of Origin: China

نام تجاری: JGPV

شرایط پرداخت و حمل و نقل

Minimum Order Quantity: 1set

Packaging Details: Plywood box safety packing

Delivery Time: 14 days

Payment Terms: L/C,T/T,Western Union

Supply Ability: 500 Set per month

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                دریچه دیافراگم فرش دار برای آب,دریچه دیافراگم با گواهینامه ISO,دریچه دیافراگم روغن بخار, ISO certified diaphragm valve, steam oil diaphragm valve


Application::	General	Certificate::	ISO9001, ISO14001
Medium Type::	Water, steam and oil etc.	Connection::	Threaded / Flanged / Welded
Standard Or Non-Standard::	Standard	Flow way::	Two way
Actuation::	Manual, Electric, Pneumatic,Automatic	Sealing Performance::	Sealing
Working Temperature::	Normal Temperature And High Temperature	Pressure Application::	Normal Pressure
Quality Warranty::	18 Months

Application::	General
Certificate::	ISO9001, ISO14001
Medium Type::	Water, steam and oil etc.
Connection::	Threaded / Flanged / Welded
Standard Or Non-Standard::	Standard
Flow way::	Two way
Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing
Working Temperature::	Normal Temperature And High Temperature
Pressure Application::	Normal Pressure
Quality Warranty::	18 Months

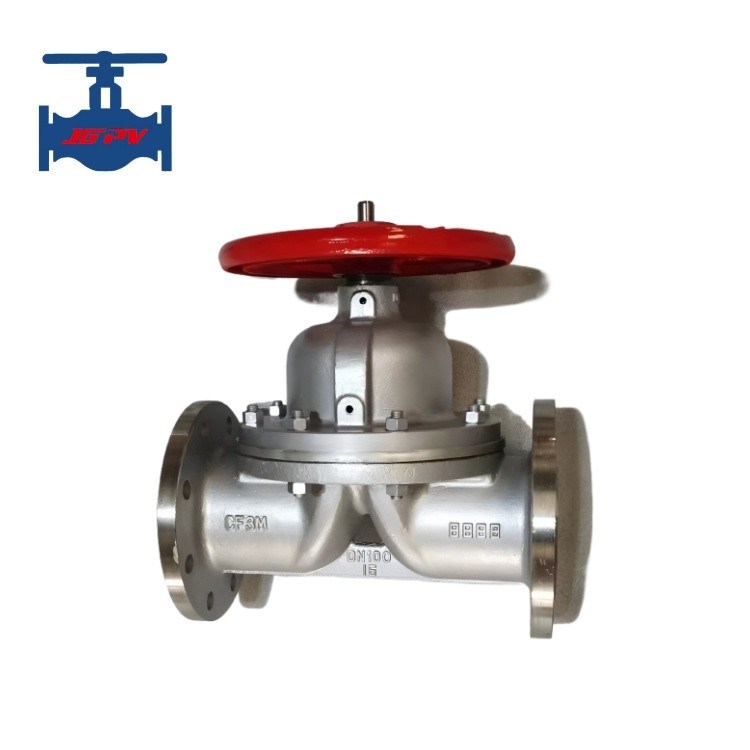

شیر دیافراگمی فلنج دار برای آب، بخار، روغن، دارای گواهی ISO

شیر دیافراگمی فلنج دار

مشخصات محصول

ویژگی	مقدار
کاربرد	عمومی
گواهینامه	ISO9001, ISO14001
نوع سیال	آب، بخار و روغن و غیره
اتصال	رزوه ای / فلنجی / جوشی
استاندارد	استاندارد
مسیر جریان	دو طرفه
عملگر	دستی، برقی، پنوماتیکی، اتوماتیک
عملکرد آب بندی	آب بندی
دمای کاری	دمای معمولی و دمای بالا
کاربرد فشار	فشار معمولی
گارانتی کیفیت	18 ماه

توضیحات محصول

شیر دیافراگمی نوع خاصی از شیرهای قطع و وصل است که در دهه 1920 پدیدار شد. جزء باز و بسته کننده آن یک دیافراگم ساخته شده از مواد نرم است که محفظه داخلی بدنه شیر را از محفظه داخلی درپوش شیر و قطعات محرک جدا می کند - از این رو نام "شیر دیافراگمی".

پارامترهای فنی

پارامتر	مقدار
قطر اسمی DN (mm)	15~200
فشار اسمی PN (MPa)	1.6
فشار تست (MPa)	استحکام (آب): 2.4 محصور (آب): 1.76
اجزای اصلی	بدنه: WCB/CF8/CF8M توپ شیر: فولاد ضد زنگ/فولاد کربنی نشیمنگاه: PTFE بسته بندی: گرافیت نرم شافت: 2Cr13 دسته: چدن داکتیل
دمای کاری	≤150℃
سیال مناسب	آب، روغن، بخار

ویژگی های کلیدی

دیافراگم ساخته شده از مواد آب بندی نرم مانند لاستیک یا پلاستیک، عملکرد آب بندی خوبی دارد. از آنجایی که دیافراگم یک قسمت آسیب پذیر است، باید به طور منظم با توجه به ویژگی های سیال تعویض شود.
با توجه به محدودیت های مواد دیافراگم، شیرهای دیافراگمی برای موقعیت های کم فشار با دماهای نسبتاً پایین مناسب هستند.
شیرهای دیافراگمی را می توان با توجه به اشکال ساختاری آنها به شش نوع تقسیم کرد: نوع سرریز، نوع مستقیم، نوع توپی، نوع تمام سوراخ، نوع دروازه ای و نوع زاویه ای.
به طور کلی، برای خطوط لوله با دمای بالاتر از 60℃ یا برای انتقال حلال های آلی و محیط های اکسید کننده قوی مناسب نیست و همچنین برای استفاده در خطوط لوله با فشار نسبتاً بالا مناسب نیست.
