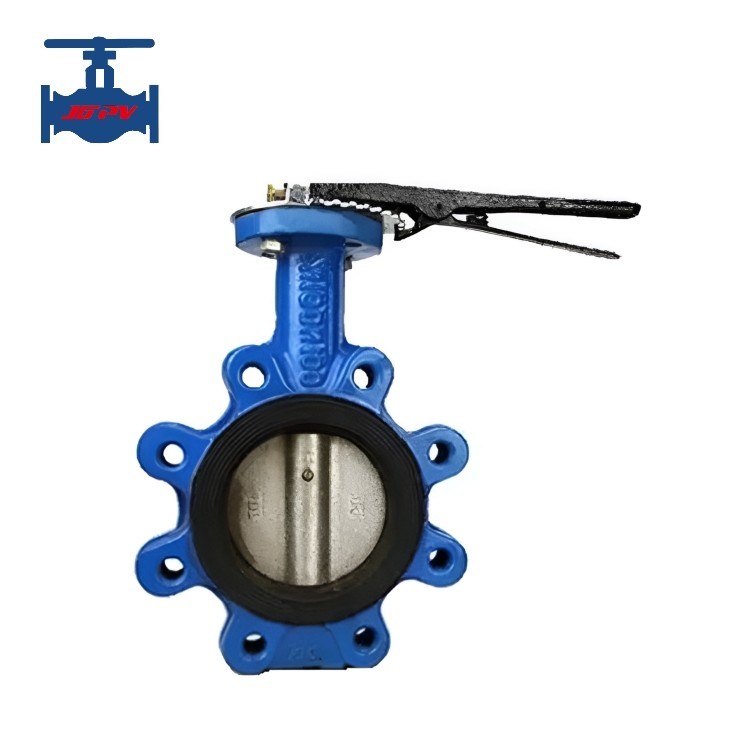

شیر پروانه ای ویفری از نوع استاندارد با اتصال Lug برای سیالات متوسط در صنایع بخار و نفت

جزئیات محصول

محل منبع: چین

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1SET

جزئیات بسته بندی: بسته بندی ایمنی جعبه تخته سه لا

زمان تحویل: 14 روز

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: هر ماه 100 تا

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                شیر پروانه ای ویفری,شیر پروانه ای از نوع استاندارد با اتصال Lug, Standard Lug Type Butterfly Valve


Application::	General	نوع متوسط::	آب، بخار و روغن و غیره
نوع نصب::	سوار مستقیم	استاندارد یا غیر استاندارد::	استاندارد
راه جریان::	دو طرفه	فعال سازی::	دستی ، برقی ، پنوماتیک ، اتوماتیک
عملکرد آب بندی::	آب بندی	دمای کاری::	دمای معمولی و دمای بالا
برنامه فشار::	فشار معمولی	گارانتی کیفیت::	18 ماه

Application::	General
نوع متوسط::	آب، بخار و روغن و غیره
نوع نصب::	سوار مستقیم
استاندارد یا غیر استاندارد::	استاندارد
راه جریان::	دو طرفه
فعال سازی::	دستی ، برقی ، پنوماتیک ، اتوماتیک
عملکرد آب بندی::	آب بندی
دمای کاری::	دمای معمولی و دمای بالا
برنامه فشار::	فشار معمولی
گارانتی کیفیت::	18 ماه

شیر پروانه ای ویفری از نوع استاندارد با اتصال Lug برای سیالات متوسط در صنایع بخار و نفت

برجسته: شیر پروانه ای ویفری از نوع Lug

معرفی محصول:

شیر پروانه ای ویفری بین دو فلنج لوله با یک شیر دو پیچ متصل می شود، ساختار ساده، اندازه کوچک، وزن سبک، فقط با چند قطعه. و فقط نیاز به چرخش 90 درجه می باشد تا به سرعت باز و بسته شود، عملکرد ساده، در حالی که شیر دارای ویژگی های کنترل سیال خوبی است. هنگامی که شیر پروانه ای در موقعیت کاملاً باز قرار دارد، ضخامت صفحه پروانه تنها مقاومت در هنگام عبور سیال از بدنه شیر است، بنابراین افت فشار تولید شده توسط شیر بسیار کم است، بنابراین دارای ویژگی های کنترل جریان خوبی است. شیر پروانه ای دارای دو نوع آب بندی است: آب بندی فنری و آب بندی فلزی. شیر آب بندی الاستیک، حلقه آب بندی را می توان روی بدنه شیر نصب کرد یا به دور دیسک متصل کرد.

پارامترهای فنی محصول:

قطر اسمی DN (میلی متر)		40~600
فشار اسمی PN (MPa)		1.6
فشار تست (MPa)	استحکام (آب)	2.4
	محصور (آب)	1.76
اجزای اصلی	بدنه شیر	چدن داکتیل
	دیسک	QT450-10
	نشیمنگاه	NBR, EPDM
	محور	20Cr13
دمای کار		≤80℃
سیال مناسب		آب و روغن
اتصال		نوع ویفری
روش محرک		عملکرد اهرمی

ویژگی های محصول:

1. طراحی مطابق با API 609/EN 593.

2. آب بندی در هر دو جهت، نوع lug با گوش های رزوه ای.

3. غلاف انعطاف پذیر سازگار با شکل بدنه، گشتاور عملکردی کم را تضمین می کند. ساقه های نیمه بالایی و پایینی ضریب جریان بالایی را ارائه می دهند، دیسک ماشینکاری شده در محیط، گشتاور کم و منظمی را ارائه می دهد.

4. فلنج نصب مطابق با ISO 5211.

5. گشتاور عملکردی کم، چابکی صرفه جویی در کار، آسان برای کار،

6. قابل نصب در هر موقعیتی، نگهداری آسان.

7. قطعات آب بندی قابل تعویض هستند و عملکرد آب بندی قابل اطمینان است و به نشت صفر آب بندی دو طرفه می رسد.

8. مقاومت در برابر پیری مواد آب بندی، مقاومت در برابر خوردگی، عمر طولانی.

9. ساختار ساده، قابلیت تعویض پذیری عمومی خوب، عملکرد هزینه بالا.

10. آب بندی ساقه به راحتی تغییر شکل نمی دهد، بنابراین از پدیده نشت ساقه جلوگیری می شود، پشتیبانی کلی خوب، پایدار و قابل اعتماد است.
