جزئیات محصول
Place of Origin: CHINA
نام تجاری: JGPV
Model Number: Q614F-150lb
شرایط پرداخت و حمل و نقل
Minimum Order Quantity: 10sets
قیمت: USD199.9/Set to USD1829.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: 14 days
Payment Terms: L/C, T/T, Western Union
Supply Ability: 1000pcs per month
Standard or Non-Standard: |
Standard |
Application: |
General |
Product function: |
Fluid direction adjustment |
Working temperature: |
Normal temperature |
Pressure application: |
Low pressure |
Medium application: |
Water, steam, oil and corrosive mediums |
Port size: |
2”- 8” |
Connection: |
Flange |
Quality warranty: |
18 months |
Test standard: |
Strength test, sealing test and other client needs |
Name: |
Pneumatic Valve |
Standard or Non-Standard: |
Standard |
Application: |
General |
Product function: |
Fluid direction adjustment |
Working temperature: |
Normal temperature |
Pressure application: |
Low pressure |
Medium application: |
Water, steam, oil and corrosive mediums |
Port size: |
2”- 8” |
Connection: |
Flange |
Quality warranty: |
18 months |
Test standard: |
Strength test, sealing test and other client needs |
Name: |
Pneumatic Valve |

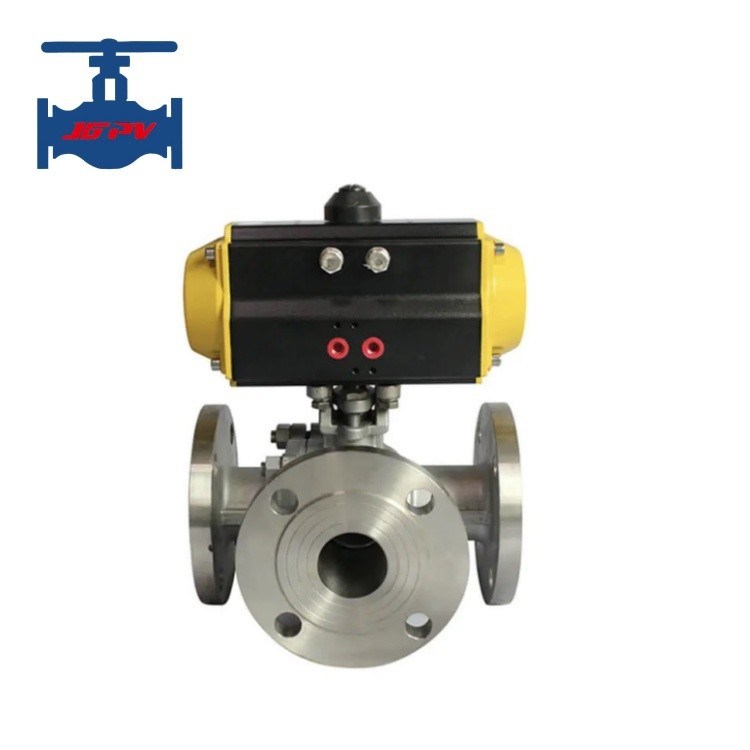

دریچه ی 3 راه از فولاد فولاد ضد زنگ
معرفی محصول:
شیرهای توپ سه طرفه می توانند جهت جریان را به طور موثر تنظیم کنند و در اشکال T و L موجود هستند. لوله های T می توانند کانال سوم سه لوله ی ارتگونال را متصل و قطع کنند.نقش در تغییر مسیر و همگرایی. نوع شیر بال سه طرفه L فقط می تواند دو لوله ی ارتگونال را به هم متصل کند و نمی تواند در همان زمان اتصال لوله ی سوم را حفظ کند.
دریچه توپ پنوماتیک سه طرفه می تواند با یک محرک پنوماتیک مجهز باشد. سرعت اجرای محرک پنوماتیک نسبتاً سریع است و سریعترین سرعت باز و بسته شدن 0 است.05 ثانیه در هر زمان، بنابراین آن را معمولا یک دریچه توپ قطعه سریع پنوماتیک نامیده می شود. دریچه های توپ پنوماتیک معمولاً با لوازم جانبی مختلف مانند دریچه های سولناید ، سه گانه پردازش منبع هوا ،سوئیچ های محدودی، مکان شناسان، جعبه های کنترل و غیره، برای دستیابی به کنترل محلی و کنترل مرکزی از راه دور.باز و بسته شدن شیر را می توان در اتاق کنترل بدون نیاز به کنترل دستی آن در محل یا در ارتفاع بالا یا مناطق خطرناک کنترل کرد، که به شدت منابع انسانی، زمان و ایمنی را ذخیره می کند.
پارامترهای فنی محصول:
| قطر اسمی DN (ملی متر) | DN25-DN200 | |
| فشار اسمی PN (MPa) | 1.6 | |
| فشار آزمایش (MPa) | قدرت (آب) | 2.4 |
| بسته بندی (آب) | 1.76 | |
| اجزای اصلی | بدن شیر | فولاد ضد زنگ، WCB |
| توپ | از فولاد ضد زنگWCB | |
| صندلی | PTFE | |
| محور | فولاد ضد زنگ | |
| دمای کار | ≤120°C | |
| متوسط مناسب | آب، بخار و روغن | |
| ارتباط | نوع فلنج | |
| جهت جریان | نوع T و نوع L | |
| روش محرک | دستگاه های الکتروموتوری تک اثر و دو اثر | |
| لوازم | دریچه های سولینوئید، سه گانه پردازش منبع هوا، سوئیچ های مرزی، مکان شناسان، جعبه های کنترل و غیره | |
ویژگی های محصول:
(1) مقاومت مایع کوچک است و ضریب مقاومت آن برابر با یک بخش لوله با همان طول است.
(2) ساختار ساده، اندازه کوچک و وزن سبک.
(3) سخت و قابل اعتماد، پلاستیک به طور گسترده ای به عنوان مواد سطح مهر و موم برای دریچه های توپ با عملکرد مهر و موم خوب استفاده می شود و همچنین به طور گسترده ای در سیستم های خلاء استفاده شده است.
(4) آسان برای استفاده، سریع برای باز و بسته شدن، با تنها 90 ° چرخش از کاملا باز به کاملا بسته، کنترل از راه دور را تسهیل می کند.
۵) نگهداری آسان، ساختار شیر توپ ساده است و حلقه مهر و موم به طور کلی قابل جابجایی است، که جداسازی و تعویض آن را راحت تر می کند.
