جزئیات محصول
محل منبع: چین
نام تجاری: JGPV
شماره مدل: Z43W-JGPV
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD109.9/Set - USD28999.9/Set
جزئیات بسته بندی: بسته بندی ایمنی جعبه تخته سه لا
زمان تحویل: یک هفته
شرایط پرداخت: L/C، T/T، وسترن یونیون
قابلیت ارائه: ست 500 در ماه
استاندارد یا غیر استاندارد: |
استاندارد |
درخواست: |
عمومی |
ویژگی های محصول: |
شیر صنعتی |
هدف: |
باز و بسته شدن خط لوله |
دمای کار: |
دمای طبیعی |
اعمال فشار: |
فشار معمولی |
صنایع دستی تولیدی: |
بازیگری |
مواد بدن: |
WCB، WC6، LCB CF8M |
استاندارد تست: |
تست مقاومت و تست آب بندی و نیاز مشتری |
گارانتی کیفیت: |
18 ماه |
نام: |
دریچه دریچه ساقه بالارونده |
استاندارد یا غیر استاندارد: |
استاندارد |
درخواست: |
عمومی |
ویژگی های محصول: |
شیر صنعتی |
هدف: |
باز و بسته شدن خط لوله |
دمای کار: |
دمای طبیعی |
اعمال فشار: |
فشار معمولی |
صنایع دستی تولیدی: |
بازیگری |
مواد بدن: |
WCB، WC6، LCB CF8M |
استاندارد تست: |
تست مقاومت و تست آب بندی و نیاز مشتری |
گارانتی کیفیت: |
18 ماه |
نام: |
دریچه دریچه ساقه بالارونده |

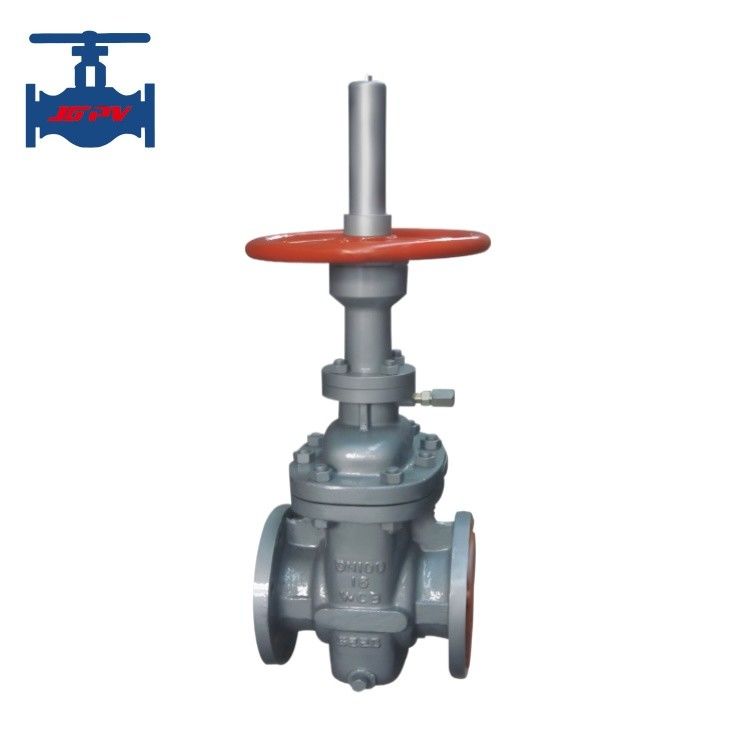

مهر و موم قابل اعتماد و باز و بسته شدن انعطاف پذیر دریچه صاف
معرفی محصول:
دریچه تخت یک دریچه کششی با یک دریچه موازی به عنوان عنصر بسته است. بخش بسته می تواند یک دریچه واحد یا یک دریچه دوگانه با مکانیسم پشتیبانی بین آنها باشد.نیروی قفل کردن دروازه به سمت صندلی شیر توسط فشار متوسط تحت تأثیر دروازه شناور یا صندلی شیر شناور کنترل می شود.اگر این یک دریچه دو دریچه صاف دریچه است، مکانیسم باز کردن بین دو دریچه می تواند این نیروی کلیمپ را تکمیل کند.
دریچه های دروازه صاف را می توان بر اساس روش های رانندگی به دریچه های دروازه صاف دستی، دریچه های دروازه صاف پنوماتیک و دریچه های دروازه صاف الکتریکی تقسیم کرد. بر اساس هدف و استفاده آنها،آنها را می توان به دریچه های دروازه ی مسطح با سوراخ های انحراف تقسیم کرد، دریچه های دریچه صاف بدون حفره های انحراف، دریچه های دریچه صاف میدان نفت، دریچه های دریچه صاف لوله و دریچه های دریچه صاف گاز.
محصولات سری دریچه صاف ما یک ساختار بسته بندی شناور جدید را اتخاذ می کنند، مناسب برای لوله های نفت، گاز طبیعی و سایر لوله های لوله با فشار بیش از 15.0MPa و دمای -29 ~ 121 °C.به عنوان یک وسیله کنترل برای باز کردن و بستن و تنظیم دستگاه ها، این محصول دارای یک طراحی ساختاری جدید، انتخاب مناسب مواد، آزمایش دقیق و عملکرد آسان است.که باعث می شود آن را یک نوع ایده آل از تجهیزات جدید در صنعت نفت.
پارامترهای فنی محصول:
| بدن | WCB | WC6 | A352-LCB | A351-CF8M |
| کلاهک | ||||
| دیسک | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
| ساقه | 2Cr13 | 2Cr13 | A182-A6a | A182-A316S |
| صندلی | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
| بسته بندی | NBR/FPM | گرافیت انعطاف پذیر | PTFE+FPM | |
| گاسکت | - | گاسکت | - | |
| اسد | 35 | 35 | 35 | |
| استفاده متوسط |
آب، گاز، نفت و غیره |
|||
| استاندارد | استاندارد آزمایش ((MPa) |
کار کردن دما |
استفاده متوسط | |||||
| قدرت |
چپ مهر و موم |
درسته مهر و موم |
هوا مهر و موم |
نرمال نوع |
مقاوم به گوگرد نوع |
نوع پایه | ||
|
PN (MPa) |
1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29 ≈ 121 درجه سانتیگراد | مواد متوسط با کل محتوای H2S و CO2 ≥500mg/m2 | آب، گاز و نفت |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||
| کلاس | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||
| 300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||
ویژگی های محصول:
1مقاومت جریان کوچک است و مقاومت جریان لوله های بدون کوچک شدن مشابه لوله های کوتاه است.
2. دریچه دروازه صاف با سوراخ راهنما می تواند بر روی خط لوله نصب شود و همچنین می تواند به طور مستقیم با پاک کننده لوله تمیز شود.
با توجه به کشش دروازه بر روی دو سطح صندلی دریچه، مایع دریچه دریچه صاف می تواند برای رسانه هایی با ذرات معلق مناسب باشد.
